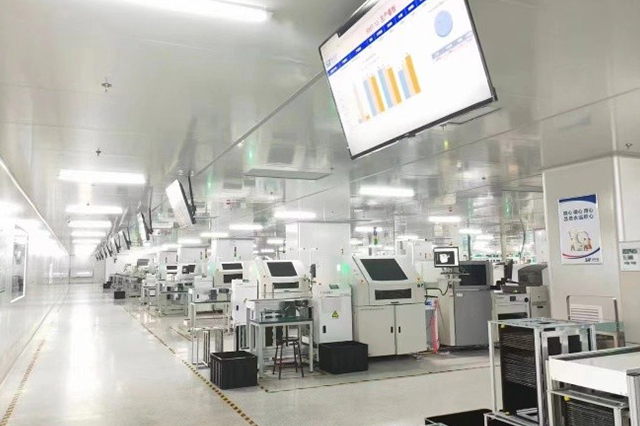

SMT車間是電子制造業中實現電路板自動化組裝的核心區域，其生產設備需配合完成從 PCB 板預處理到成品檢測的全流程。以下是 SMT 車間的主要生產設備組成，按生產流程分類說明：

一、PCB 板預處理設備

主要用于 PCB 板（印刷電路板）進入生產線前的清潔、干燥等處理，確保后續工序的質量。

（一）PCB 清洗機：通過高壓氣流、毛刷或?qū)Ｓ们逑磩┤コ?PCB 表面的灰塵、油污、氧化層等雜質，避免影響焊膏印刷或元器件貼裝。

（二）PCB 烘干機：對清洗后的 PCB 板進行干燥處理，防止水分殘留導致焊膏印刷不良或焊接時出現氣泡。


二、焊膏印刷設備

負責將焊膏（由焊錫粉和助焊劑混合而成）精準印刷到 PCB 板的焊盤上，為后續元器件焊接提供基礎。

（一）全自動焊膏印刷機：核心設備，由以下關鍵部分組成：

1、定位系統：通過光學識別（CCD 相機）精準定位 PCB 板和鋼網（用于限定焊膏印刷區域的模板），確保焊膏印刷位置準確。

2、印刷機構：包括刮刀（將焊膏從鋼網孔壓入 PCB 焊盤）、鋼網（根據 PCB 設計定制，有對應焊盤的開孔），可調節印刷壓力、速度和刮刀角度，適應不同 PCB 和焊膏類型。

3、檢測模塊（部分高端機型）：印刷后立即對焊膏的厚度、面積、偏移量進行檢測，及時反饋異常。


三、元器件貼裝設備

將表面貼裝元器件（如電阻、電容、IC 芯片等）精準貼裝到已印刷焊膏的 PCB 板對應位置，是 SMT 生產線的核心環節之一。

（一）根據貼裝元器件的尺寸和精度要求，分為以下幾類：

1、高速貼片機：適用于貼裝小型、批量大的元器件（如 0402、0201 規格的電阻電容），貼裝速度可達每小時數萬甚至十幾萬顆，通過多吸嘴轉盤或模組式結構實現高速作業。

2、高精度貼片機（泛用型貼片機）：適用于貼裝大型、精密或異形元器件（如 QFP、BGA、連接器、傳感器等），注重貼裝精度（定位誤差可控制在 ±0.01mm 以內），通過高精度絲桿、伺服電機和視覺識別系統實現精準對位。

3、多功能貼片機：兼顧高速和高精度，可同時處理小型和中大型元器件，靈活性較高，適合多品種、中小批量生產。


四、焊接設備

通過加熱使 PCB 板上的焊膏融化，將元器件與 PCB 焊盤牢固焊接在一起，形成電氣連接。

（一）回流焊爐：最常用的焊接設備，通過逐步升溫、恒溫、降溫的溫度曲線（根據焊膏特性設定）實現焊接：

1、預熱區：逐步加熱 PCB 和元器件，蒸發焊膏中的溶劑，激活助焊劑，防止元器件因驟熱損壞。

2、恒溫區：使焊膏中的助焊劑充分發揮作用，去除焊盤和元器件引腳的氧化層。

3、回流區（峰值區）：溫度達到焊膏熔點，焊錫融化并潤濕焊盤和引腳，形成焊點。

4、冷卻區：快速降溫使焊點凝固，形成牢固的焊接結構。

（二）選擇性波峰焊爐（部分場景使用）：主要用于混合工藝（既有表面貼裝元器件，又有插裝元器件）的 PCB 焊接，通過特制噴嘴對特定區域噴射熔融焊錫，實現局部焊接，避免高溫對其他元器件的影響。


五、檢測設備

用于對生產過程中的關鍵環節進行質量檢測，及時發現缺陷并反饋，確保產品合格。

（一）SPI（Solder Paste Inspection，焊膏檢測機）：安裝在焊膏印刷機之后，通過 3D 光學掃描技術檢測焊膏的印刷質量，包括焊膏厚度、面積、體積、偏移、橋連（相鄰焊盤焊膏相連）等，不合格時可反饋給印刷機進行參數調整。

（二）AOI（Automatic Optical Inspection，自動光學檢測機）：通常安裝在貼片機之后或回流焊爐之后：

1、貼裝后 AOI：檢測元器件貼裝是否存在偏移、缺件、錯件、極性反等問題。

2、焊接后 AOI：檢測焊點是否存在虛焊、假焊、焊點過大 / 過小、橋連、錫珠等缺陷，通過與標準圖像對比識別異常。

（三）X-Ray 檢測機：用于檢測肉眼或 AOI 無法觀察的焊點，如 BGA（球柵陣列封裝）、CSP（芯片級封裝）等底部焊點，通過 X 射線穿透元器件，呈現焊點的內部結構，判斷是否存在空洞、虛焊等缺陷。


六、輔助設備

保障生產線的順暢運行和產品的后續處理。

（一）PCB 輸送機（軌道系統）：連接各設備，實現 PCB 板在印刷機、貼片機、焊接設備、檢測設備之間的自動傳輸，可調節寬度適應不同尺寸的 PCB。

（二）返修工作站：用于對檢測出的缺陷產品進行人工修復，包括手動更換元器件、補焊、去除多余焊錫等，配備放大鏡、熱風槍、電烙鐵等工具。

（三）上下板機（送板機 / 收板機）：實現 PCB 板的自動上料（將堆疊的 PCB 板逐一送入生產線）和下料（將生產完成的 PCB 板堆疊收納），提高生產效率。

（四）防靜電設備：如防靜電手環、防靜電工作臺、離子風扇等，由于電子元器件對靜電敏感，需全程防止靜電損壞元器件。


SMT 車間的設備組成圍繞 “印刷 - 貼裝 - 焊接 - 檢測” 四大核心工序，配合預處理和輔助設備，形成高度自動化的生產線。不同規模的車間可能根據產能和產品類型（如消費電子、汽車電子、醫療電子等）調整設備配置，例如高端產品生產線會增加更多檢測設備以確保質量，而批量生產的生產線則更注重高速貼片機的配置。
